Van bướm mặt bích tay quay có kích cỡ : DN50 – DN600

Chất liệu thân van : gang , thép , Inox

Đĩa, trục : làm bằng : Inox

Vỏ đầu bộ điều khiển được làm bằng : hợp kim nhôm

Gioăng làm kín : chất liệu cao su , Teflon . EPDM

Tiêu chuẩn mặt bích : DIN , JIS, BS , ANSI.

Nhiệt độ làm việc : -20 – 200 độ C

Môi trường làm việc :  nước , khí , gas , xăng dầu , nước thải …

Áp lực van : PN10 , PN16 , PN25

Hoạt động kiểu : ON/OFF ,hoặc tuyến tính

Kiểu tác động : tác động đơn hoặc kép

Xuất xứ : Hàn quốc , trung quốc , đài loan

Hãng : cosaplus , Haitima , wonil , Zid , samwoo...

  • Thông tin sản phẩm
  • Bình luận

     Van mặt bích tay quay là loại van bướm đóng mở cánh bướm cho lưu chất đi qua nhờ bộ phận vô lăng quay tay. Van bướm tay quay được làm từ nhiều chất liệu với các loại như inox, gang, thép, nhựa,... Xem thêm bài viết sau đây để hiểu hơn về cấu tạo và nguyên lý hoạt động của loại van công nghiệp này nhé!

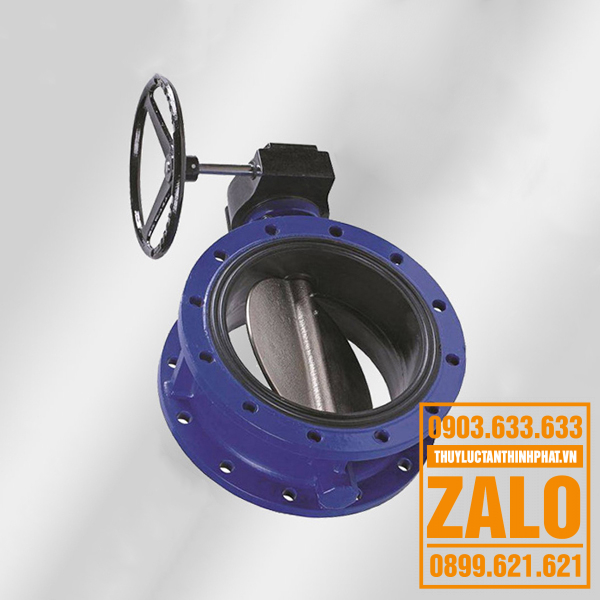

Van mặt bích tay quay

Van mặt bích tay quay



     Van mặt bích tay quay còn được gọi là van bướm tay quay nối bích kép do hai mặt bích được đúc liền vào thân van. Ưu điểm của kiểu kết nối này là phù hợp với các hệ thống đường ống có kích thước lớn, đảm bảo độ chắc chắn, ở giữa đường ống và mặt bích được thiết kế gioăng cao su có khả năng làm kín tốt, tránh rò rỉ lưu chất ra bên ngoài. Tuy nhiên, so với các loại van bướm cùng kích thước thì loại van này sẽ có thân dày hơn nên trọng lượng thường nặng hơn khá nhiều.

➢➣➢ Xem ngay: Một số thiết bị thủy lực, cơ khí, xây dựng, công nông nghiệp,... giá tốt nhất.



Những thông tin chi tiết về van bướm tay quay




1. Thông số kỹ thuật

  • Van bướm mặt bích tay quay có kích cỡ : DN50 – DN600
  • Chất liệu thân van : gang , thép , Inox
  • Đĩa, trục : làm bằng : Inox
  • Vỏ đầu bộ điều khiển được làm bằng : hợp kim nhôm
  • Gioăng làm kín : chất liệu cao su , Teflon . EPDM
  • Tiêu chuẩn mặt bích : DIN , JIS, BS , ANSI.
  • Nhiệt độ làm việc : -20 – 200 độ C
  • Môi trường làm việc :  nước , khí , gas , xăng dầu , nước thải …
  • Áp lực van : PN10 , PN16 , PN25
  • Hoạt động kiểu : ON/OFF ,hoặc tuyến tính
  • Kiểu tác động : tác động đơn hoặc kép
  • Xuất xứ : Hàn quốc , trung quốc , đài loan
  • Hãng : cosaplus , Haitima , wonil , Zid , samwoo...

2. Cấu tạo van bướm tay quay



     Thân van bướm tay quay được thiết kế nhiều loại với các kiểu kết nối như wafer, vấu, mặt bích,... Thông thường van bướm tay quay được thiết kế với nhiều kiểu lắp mặt bích. Thân van bướm tay quay được thiết kế với độ dày lớn giúp lưu chất đi qua van và là bộ phận để chứa, nâng đỡ các bộ phận khác của van bướm tay quay.

     Trục, thân van bướm có dạng hình trụ nhỏ được làm bằng kim loại, inox dùng để nối tay quay với đĩa van bướm giúp đĩa van dễ dàng đóng mở nhờ trục dẫn động.

     Gioăng làm kín được làm từ chất liệu EPDM, teflon, vinton,... cao cấp giúp làm kín van bướm khi đóng và ngăn chất lỏng rò rỉ ra bên ngoài hệ thống đường ống, thiết bị.

     Đĩa van, cánh bướm được làm bằng vật liệu bền có kết cấu chắc chắn bền bỉ, độ dày lớn để chịu áp lực của lưu chất chịu được môi chất đi qua van và thường được làm bằng gang. , inox, thép, nhựa,...

     Phần tay quay được làm bằng gang, phần kim loại của vô lăng tròn được bọc một lớp nhựa hoặc một lớp cao su giúp người điều khiển dễ dàng cầm nắm. Tay quay được kết nối với trục van thông qua một bánh răng giúp người vận hành điều khiển tay quay dễ dàng hơn và đỡ tốn sức hơn cho người vận hành van bướm.



3. Nguyên lý làm việc của van bướm tay quay



     Van bướm tay quay hoạt động trên nguyên lý làm việc khá đơn giản khi người điều khiển quay vô lăng sang trái hoặc phải, vô lăng sẽ tác động lên các bánh răng nối với trục, van bướm làm trục quay thì trục sẽ quay. được nối với đĩa van bướm làm cho đĩa van quay làm cho đĩa van và van bướm mở ra. Ngược lại, vặn vô lăng van bướm về vị trí ban đầu, các bộ phận sẽ quay trở lại lúc này van đóng lại.

➢➣➢ Xem ngay: Các loại van công nghiệp phổ biến thường dùng hiện nay



Tìm mua van mặt bích tay quay tại đơn vị uy tín nhất




     THỦY LỰC TÂN THỊNH PHÁT là một trong những nhà cung cấp van mặt bích tay quay uy tín, chất lượng tốt tại Việt Nam. Các sản phẩm chúng tôi cung cấp đều là hàng chính hãng, mẫu mã đa dạng đến từ các thương hiệu nổi tiếng thế giới. Đây cũng là đơn vị cung cấp các loại van công nghiệp được nhiều khách hàng yêu thích và tin dùng.

     THỦY LỰC TÂN THỊNH PHÁT còn sở hữu đội ngũ nhân viên tư vấn bán hàng giàu kinh nghiệm sẽ giúp bạn lựa chọn những sản phẩm phù hợp nhất. Hơn nữa, đội ngũ kỹ thuật viên tay nghề cao tại đây cũng sẽ hỗ trợ lắp đặt thiết bị nhiệt tình cho bạn.



THỦY LỰC TÂN THỊNH PHÁT cam kết với khách hàng:



▷ Sản phẩm luôn đạt chất lượng tốt nhất.

▷ Giá cả hợp lý, cạnh tranh với thị trường.

▷ Mẫu mã sản phẩm đa dạng, phong phú.

▷ Nhân viên thân thiện và chu đáo.

 ➠ THỦY LỰC TÂN THỊNH PHÁT với kinh nghiệm nhiều năm trong nghề. Chúng tôi chắc chắn sẽ mang đến cho khách hàng những sản phẩm và dịch vụ có chất lượng tốt nhất trên thị trường Việt Nam hiện nay. Quý khách hàng có thể hoàn toàn yên tâm khi lựa chọn mua sắm tại công ty chúng tôi.
