MẶT BÍCH

     Mặt bích là một trong những phương pháp kết nối đường ống, van, máy bơm và các thiết bị khác, được sử dụng rất nhiều trong các hệ thống đường ống dẫn, van công nghiệp, đồng hồ đo lưu lượng. Mặt bích còn là một trong những sản phẩm cơ khí quan trọng. Trong bài viết này, THỦY LỰC TÂN THỊNH PHÁT sẽ giúp bạn hiểu chi tiết về cấu tạo và phân loại của sản phẩm này.



Mặt bích



     Mặt bích với tên tiếng anh là Flange là một trong những phụ kiện đường ống có chức năng kết nối đường ống với đường ống hoặc các thiết bị khác. Mặt bích thường được thiết kế dạng hình tròn, hình vuông hoặc hình oval, xung quanh được đục lỗ với đường kính và số lượng khác nhau.

     Chất liệu cấu tạo mặt bích rất đa dạng với đặc tính có độ bền cao, chống chịu được điều kiện khắc nghiệt: nhiệt độ cao, áp lực lớn và phù hợp lắp đặt trong nhiều loại môi trường khác nhau. Khi lắp đặt cũng khá đơn giản, chỉ cần vặn chặt bulong kết nối hoặc hàn trên thân để tạo đường ống dẫn hoàn chỉnh.

❏ Xem ngay: Một số thiết bị thủy lực, cơ khí, xây dựng, công nông nghiệp,... giá tốt nhất.



Giới thiệu đôi nét của mặt bích

---



Cấu tạo của mặt bích



     Về cấu tạo, đa số các loại mặt bích với nhiều hình dạng khác nhau đều được thiết kế gồm 3 phần chính dưới đây:

☛ Đường kính trong: Đây sẽ là khoảng trống giữa mặt bích.

☛ Đường kính ngoài: Đây sẽ là khoảng cách của 2 cạnh đối diện với mặt bích.

☛ Lỗ bu lông: Đây khoảng cách giữa các lỗ bu lông với nhau khi đo từ đầu tâm này đến tâm khác.



Ưu điểm của mặt bích



❖ Được thiết kế đơn giản, tiện lợi trong khâu vận chuyển, lắp đặt và bảo dưỡng, bảo trì.

❖ Kết nối linh động giữa đường ống với đường ống và với các thiết bị phụ kiện đường ống hoặc các loại van công nghiệp.

❖ Đa dạng kích cỡ, kiểu dáng tròn, vuông,... cùng chất liệu inox, thép, nhựa,... đảm bảo lắp đặt được ở mọi vị trí và môi trường sử dụng khác nhau.

❖ Có khả năng chống rung lắc, giảm tiếng ồn, giúp hệ thống vận hành ổn định, an toàn.

❖ Kiểu kết nối gắn bulong đảm bảo độ chắc chắn giúp hệ thống đáp ứng được điều kiện áp suất lớn.

❖ Được ứng dụng rộng rãi, phổ biến trong nhiều hệ thống, môi trường lắp đặt: nước, hơi nóng, khí nén,...



Phân loại mặt bích



Theo chất liệu

▶ Mặt bích inox: Với đặc tính có độ bền cao, chống ăn mòn tốt, chịu nhiệt độ cao, áp lực lớn. Tuy nhiên, giá thành của inox so với các loại khác khá cao, đắt nhất là inox 304.

▶ Mặt bích nhựa: Có độ bền tương đối cao, chống ăn mòn cực tốt nên được sản xuất chuyên dụng để dùng cho môi trường hóa chất có tính ăn mòn mạnh: axit, bazo hoặc hệ thống xử lý nước thải.

▶ Mặt bích thép: Có đặc điểm độ cứng cao, chống va đập tốt, chịu được điều kiện nhiệt độ, áp lực lớn và chống han gỉ.

▶ Mặt bích gang: Ứng dụng chủ yếu của mặt bích gang: trong các nhà máy, khu công nghiệp, hệ thống cấp thoát nước, các trạm bơm, hệ thống PCCC, khí, hơi,...



Theo thiết kế mặt bích

● Mặt bích rỗng: Là phụ kiện được thiết kế với phần tâm rộng theo dạng hình vuông hoặc hình tròn. Xung quanh mặt bích sẽ thiết kế với các lỗ để bắt bulong.

● Mặt bích mù: Loại mặt bích này có cấu tạo khá đặc biệt, phần tâm mặt bích được đúc nguyên khối kín, xung quanh có các lỗ bắt bulong. Do đó, mặt bích mù được sử dụng để lắp đặt ở vị trí cuối cùng của hệ thống.

● Mặt bích lồng: Được thiết kế có thể trượt trên đường ống, dễ dàng điều chỉnh hướng khi lắp đặt. Phần mặt bích không tiếp xúc trực tiếp với lưu chất nên tuổi thọ cao, có thể tái sử dụng.



Theo kiểu kết nối, lắp đặt mặt bích

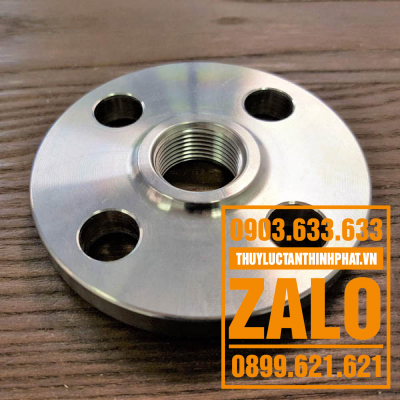

✦ Mặt bích ren: Được thiết kế phần ren bên trong lỗ lắp bích nên chỉ được dùng để kết nối đường ống, thiết bị bằng mối ghép ren.

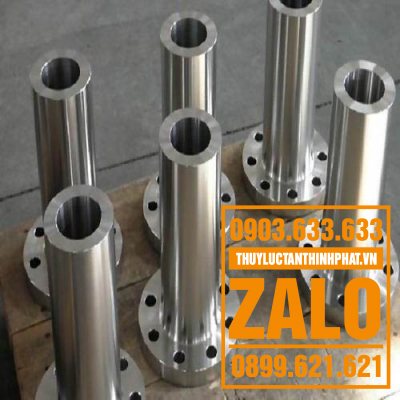

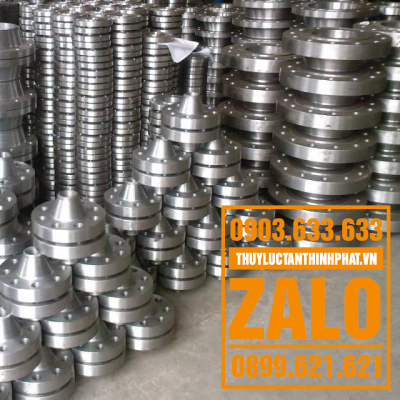

✦ Mặt bích hàn cổ: Được thiết kế có cổ cao, được hàn với đầu ống hoặc phụ kiện Fitting bằng cách hàn vát mép kiểu chữ V.

✦ Mặt bích hàn bọc đầu: Được thiết kế phần kết nối với đường ống bằng một mối ghép hàn nhô lên từ một phía, phía còn lại có bọc đầu chặn đường ống.

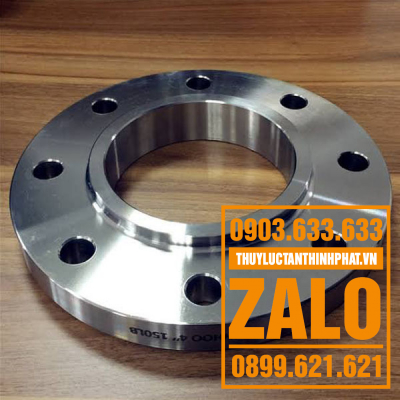

✦ Mặt bích hàn trượt: Được thiết kế đường kính trong lớn hơn đường kính ngoài, phù hợp với hệ thống có tốc độ dòng chảy và áp lực cao.



Theo bề mặt tiếp xúc của mặt bích



✠ Mặt bích lồi: Được thiết kế ở giữa mặt bích hoặc đường kính trong có phần nhô lên trên bề mặt xung quanh các lỗ bắt bulong với 1 miếng đệm hình tròn ở bên trong.

✠ Mặt bích phẳng: Đây là loại mặt bích được sử dụng thông dụng nhất hiện nay, được cấu tạo bề mặt hoàn toàn phẳng, không có gờ hay bất cứ một phần nào nhô lên.

✠ Mặt bích rãnh: Mặt bích rãnh đã được các chuyên gia thiết kế với phần khoét rãnh đặc biệt để lắp đặt và kết nối cùng với vòng đệm làm từ kim loại. Dạng mặt bích này cũng được sử dụng trong các điều kiện môi trường có mức nhiệt độ, áp suất cao rất tốt.
