Van bướm mặt bích điều khiền điện có kích cỡ: DN40~DN600

Vật liệu: Gang, inox, nhựa, thép

Điện áp: 24v, 220v, 380v

Tiêu chuẩn: Ip67

Chức năng: On/off và Tuyến Tính

Áp lực bar: 10bar, 16bar, 25bar

Nhiệt độ làm việc: -20°C đến 300°C

Kết nối: wafer hoặc mặt bích

Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS...

Môi trường: Nước, khí, dầu, gas, hóa chất ăn mòn...

Xuất xứ : Hàn Quốc, Đài Loan, Malaysia, Nhật Bản...

  • Thông tin sản phẩm
  • Bình luận

    Van bướm mặt bích điều khiển điện là loại van cánh bướm 2 mặt bích được kết nối và điều khiển bởi một bộ truyền động điện sử dụng điện áp từ 24v, 220v hoặc 380v. Loại van này giúp quá trình đóng mở tự động hóa và kết nối được với nhiều thiết bị khác, được sử dụng trong đường ống để đóng hoặc mở và điều tiết lưu lượng dòng chảy khi đi qua van.

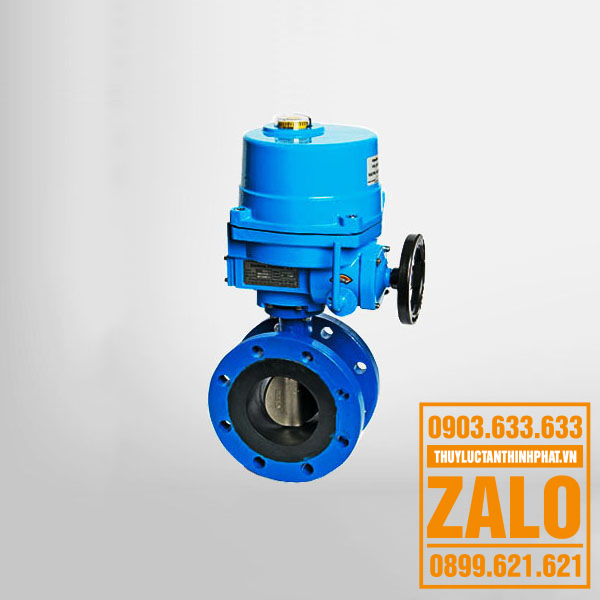

Van bướm mặt bích điều khiển điện

Van bướm mặt bích điều khiển điện



    Van bướm mặt bích điều khiển điện là dòng van bướm thiết kế kết nối dạng mặt bích. Kết hợp với bộ điều khiển điện để điều khiển mọi thao tác vận hành đóng mở của van. Nhằm mang đến sự linh hoạt cho thao tác đóng mở của van. Thay thế mọi thao tác vận hành thủ công cơ học bằng tay gạt hay tay quay thông thường.

➢➣➢ Xem ngay: Một số thiết bị thủy lực, cơ khí, xây dựng, công nông nghiệp,... giá tốt nhất.



Cấu tạo của van bướm điện mặt bích




    Cấu tạo của van đúng như cái tên của nó là van bướm điện mặt bích thì bao gồm 2 phần chính đó là phần bộ điều khiển điện và phần van bướm mặt bích.

    Chúng ta bóc tách từng phần để tìm hiểu cụ thể về nó.



1. Bộ điều khiển điện



    Bộ điều khiển điện chúng có thể nói như là bộ bão của van bướm điện mặt bích. Bởi mọi thao tác hoạt động đóng mở của van phụ thuộc hoàn toàn vào bộ phận này. Và nó được chia làm 2 dạng hoạt động đó là:

- Dạng hoạt động On/Off: Là dạng hoạt động đóng mở van hoàn toàn.

- Dạng tuyến tính: Là dạng hoạt động ngoài đóng mở hoàn toàn thì nó còn đóng mở theo các góc độ khác nhau tùy yêu cầu sử dụng.

    Và ở cả 2 dạng hoạt động kể trên đều có cấu tạo như nhau bao gồm những phần chính sau:

- Bảng mạch điện
- Motor điện.
- Trục quay
- Thân bộ điều khiển
- Bánh răng chuyền cấp.
- Công tắc hiển thị hành trình
- Công tắc giới hạn hành trình.
- Bộ hiển thị tuyến tính ( chỉ dạng tuyến tính mới có)



2. Thân van bướm mặt bích



    Là bộ phận trực tiếp hoạt động và tiếp xúc với dòng chảy. Cấu tạo của van bướm mặt bích bao gồm các chi tiết chính như:

- Thân van (thiết kế mặt bích 2 đầu)
- Đĩa van
- Trục van
- Gioăng làm kín
- Và một số chi tiết nhỏ lẻ khác như đệm trục, chốt hãm,..v..v..

Thông số kỹ thuật:



  • Van bướm mặt bích điều khiền điện có kích cỡ: DN40~DN600
  • Vật liệu: Gang, inox, nhựa, thép
  • Điện áp: 24v, 220v, 380v
  • Tiêu chuẩn: Ip67
  • Chức năng: On/off và Tuyến Tính
  • Áp lực bar: 10bar, 16bar, 25bar
  • Nhiệt độ làm việc: -20°C đến 300°C
  • Kết nối: wafer hoặc mặt bích
  • Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS...
  • Môi trường: Nước, khí, dầu, gas, hóa chất ăn mòn...
  • Xuất xứ : Hàn Quốc, Đài Loan, Malaysia, Nhật Bản...

Hoạt động của van bướm điện mặt bích



    Như ở trên thì chúng tôi có nói về bộ điều khiển điện sẽ có 2 dạng đó là On/Off và tuyến tính. Nhưng cả 2 dạng đều có chung mục đích đó là thao tác đóng mở van.

    Và để thao tác đóng mở van được thực hiện thì chúng ta cần cung cấp nguồn điện theo yêu cầu của bộ điều khiển (24v, 220v, 380v). Từ đó mô tơ điện sẽ chuyển động và chuyển đổi điện năng thành động năng chuyền lực đến hệ thống bánh răng chuyển cấp. Bánh răng chuyền cấp đó được ăn khớp với phần trục van và tạo chuyển động xoay 90o. Tương ứng với trạng thái Đóng/ mở của van. Và khi van đã ở trạng thái đóng/mở hoàn toàn thì công tắc hành trình sẽ ngắt nguồn điện tránh tình trạng om điện.
